変速機・ウォーム減速機（単体シリーズ）
VM型

カタログダウンロードカタログPDF
どの変速位置でもベルトは、常に理想的な状態で働くようプーリが設計されており、又ベルトは三星-東京変速機の専用ベルトを用いてあり摩擦係数が大きく且つ可撓性に富んでおります。この2つの要素から効率は85～95%と高くベルトの寿命は極めて長く保たれます。
少々の過負荷、あるいは長期の使用等によって微量の変速比の変化（無負荷時と空転直前の変化3%以内）が発生することはあっても滑ることはありません。ただし、過負荷量が定格の200%程度をこえますと、ベルタは空転しモーターの安全装置として作用しますが、負荷を取り去れば自動的に元の状態に復帰して伝導を行います。（大型機種で過負荷量が150%位のものもあります）

●VM型
特徴
① 取付が容易です。
E種モーターに合せて設計されております。
② 保守が簡単です。
摺動部に特殊な軸受機構を設けて（特許出願中）無段変速機の最大の難関とされていた微動磨耗による焼付け事故を防ぐことに成功しました。
500時間（2ヶ月）に1回ハンドル部先端よりグリースを注入していただくだけでベルタは長期間に亘って御使用頂けます。
③ 廉価です。
ベルタと同じような能力を持っている他の無段変速機と比べてはるかに廉価です。理由はケース等をはぶいた実用本位の設計だからです。

ベルタ変速機の御注文の際のお願い
（1） 型式の御指示と共にモーターの型番並に馬力をお知らせ下さい。
（2） K、C1、F、FX、G型は軸穴径を御指示下さい。
（3） プーリ間距離又はベルト番号を御指示下さい。

　
■ベルタ無段変速機型式表
形式/諸元 適応モーターKW
（1450～1750ｒｐｍ） 		変速比 従動側プーリー最大・最小回転数
重量kg ハンドル回転数
50Hz rpm 60Hz rpm


駆 従
VM K 0.2 1：3.5 600 2150 720 2580


1.3 1.6 6.3
VMA Ⅲ 0.4 1：4 560 2250 672 2700


3.0 2.3 6.5
VMA Ⅱ 0.75 1：4 550 2150 660 2580


3.4 3.8 7.5
VMA Ⅰ 1.5 1：3.5 650 2300 780 2760


4.0 4.2 7.7
VM U8 1.5 1：3.5 600 2100 720 2520


4.0 4.6 7.7
VM B1 2.2 1：3.5 680 2380 815 2850


6.2 7.4 9.7
VM C1 -5 3.7 1：3.5 680 2380 815 2850


12.5 12.5 11.3
VMC1-7.5 5.5 1：3.5 680 2380 815 2850


12.3 12.3 11.3
VMD-7.5 5.5 1：3.5 680 2400 815 2880


18.3 19.7 14
VMD-10 7.5 1：3.5 680 2400 815 2880


18.3 19.7 14
VME-15 11 1：3.3 710 2350 850 2820


24.0 23.0 14
VME-20 15 1：3.3 710 2350 850 2820


24.0 23.0 14
VMF-25 18.5 1：3.3 775 2550 930 2700


35.0 33.0 15.3
VMF-30 22 1：3.3 775 2550 930 2700


34.8 33.0 15.3
VMFX-40 30 6P 1：3.0 500 1500 600 1800 6P適応
（1000～1200rpm）		 60.0 62.0 16.7
VMF-60 45 6P 1：3.0 500 1500 600 1800 6P適応
（1000～1200rpm）		 95.0 115.0 17.6
VMF-75 55 6P 1：3.0 510 1500 620 1800 6P適応
（1000～1200rpm）		 117.0 128.0 11.3
注
① VMFX40、VMG60、VMH75は6Pモーターが基準です（50Hz　1000rpm、60Hz　1200rpm）
② ハンドル回転数は最低速から最高速までのハンドルを回す数です。

■プーリー間距離とRCVS型ベルト番号表（C寸法）
ベルト番号 プーリ間距離 ベルト番号 プーリ間距離 ベルト番号 プーリ間距離 ベルト番号 プーリ間距離

VM K
VMA Ⅰ
VM C1
VM FX
RCVS
310840 202 521313 320 802280 600
160583 142 310875 220 521390 350 802420 671
160703 208 310975 270 521413 370
VM G

VMA Ⅲ 311100 335 521563 445 852513 620
250687 159 311250 409
VM D
VM H
250738 185
VM U8 661575 390 902590 640
250775 201 310875 212 661725 470
N3.5 2000

VMA Ⅱ 310975 264
VM E 310860 212
310775 180 311100 328 701700 410
VMS6.T6
310840 212 311250 404 702000 560 280810 202
310875 230
VM B1
VM F 280828 212
310975 281 411063 250 801957 510
VMU6.B6
311100 346 411163 300 802280 672 341010 250
311250 418 411313 375 802420 743

注
① プーリ-間距離が250以上の場合は、ベルトの伸び2.5%位を考え軸間の調整が出来る様に御考慮願います。
② 軸間距離は可能な範囲で短い方が性能上有利です。
③ ベルト番号は三星ベルト社の資料に基づきます。

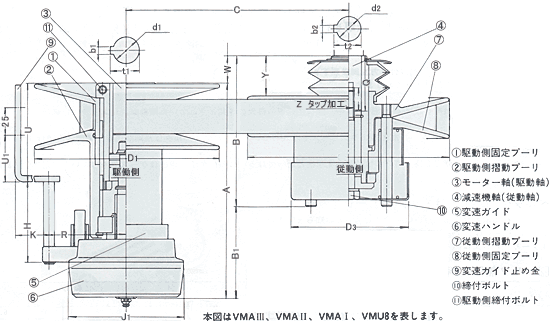

■主要寸法表
形式/諸元 A B D1 D2 H J1 K W Q R d1 d2 t1 t2 U U1 b1 b2 Y Zl B1 D3
VM K 120 92 110 122 20 63 28 26 45 40 11 16 - 18 77 15 - 5 36～23 M8P1.25
×15		 54 64
14
VMA Ⅲ 188 113 136 155 70 104 37 18 50 70 14 18 16 20 80 65 5 5 32.5～12.5 M8P1.25
×15		 93 86
VMA Ⅱ 190 137.5 157 182 70 104 37 25 50 70 19 22 21.8 25 82 65 6 7 34～13 M10P1.5
×18		 77.5 104
VMA Ⅰ 198 137.5 167 182 70 104 37 25 50 70 24 22 27.3 25 90 65 8 7 34～12 M10P1.5
×18		 85.5 104
VM U8 198 145 167 195 70 104 37 25 50 70 24 25 27.3 28 90 65 8 7 37～14 M10P1.5
×18		 85.5 104
VM B1 245 155 210 230 13 104 55 19 60 70 28 28 31.3 31 197 65 8 7 55～26 M10P1.5
×20		 109 106
VM C1 5/7.5 298 183 260 280 15 150 65 18 80 85 28 32 31.3 35.5 245 75 8 10 62～29 M10P1.5
×20		 133 110
38 38 41.3 41.5 10
VM D 329 246 315 340 65 150 90 25 110 85 38 38 41.3 41.5 195 55 10 10 63～22 M12P1.75
×25		 108 175
VM E 358 263 340 365 65 150 90 20 110 85 42 42 45.3 45.5 250 55 12 12 65～23 M12P1.75
×25		 115 175
VM F 25/30 448 306 370 380 80 280 100 30 150 120 48 55 51.8 60 295 90 14 15 104～58 M16P2.0
×30		 172 112
55 59.3 16
VM F×40 465 359 420 440 65 280 110 40 170 130 55 65 59.3 71 276 175 16 18 114～66 M20P2.5
×40		 146 148
60 64.4 18
VM G-60 505 433 480 510 64 280 110 38 220 170 60 75 64.4 81 340 190 18 20 124～72 M20P2.5
×40		 110 296
65 69.4 18
75 79.9 20
VM H-75 595 477 500 530 65 400 110 50 220 170 65 75 69.4 81 395 310 18 20 128～70 M20P2.5
×40		 168 296
75 79.9 20
注
VMK、VMC1、VMF、VMFX、VMG型は馬力により駆動側穴径が異なります御注意下さい。
駆動側穴径は旧規格も用意してあります。
VMF（φ60）、VMH（φ85）は新規格も対応出来ます。

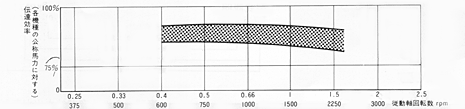

■ベルタ無段変速機　伝達効率　AⅢ、AⅡ、AⅠ、B1、C1、D、E、F、FX、G60、H型

■ベルタ無段変速機　負荷と滑り率
左表は1.5KW用VMAⅠ型について、その滑り率特性を示したものです。
左側縦軸は変速比（数字の大きい方は減速側、小数点以下の方は増速側）を表わします。
横軸は、従動軸トルクが取ってあります。
変速の位置をそのままにしておき、負荷を次第に増加してゆくと、A、B線は次第に下降し、終わりにC点で下降します。この下降量を右側縦軸の滑り率目盛りで読むと、そのトルク時の滑り率がわかります。
滑り率とは負荷トルクにおける従動側回転速度を無負荷時における回転速度にて除しした値を百分率で現したものです。

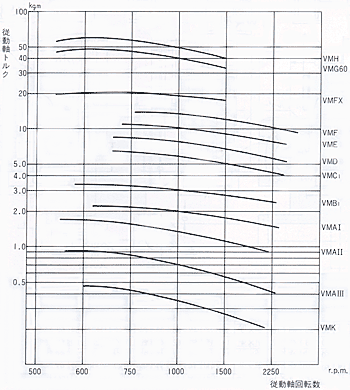

■ベルタ無段変速機　伝達可能トルク（kg-m)　上記図3%滑りの位置を結ぶ曲線です。


TW型　1/10～1/60

カタログダウンロードカタログPDF

●TWS型 【形式説明 】
　
減速比出力軸許容トルク一覧表
型式
TW
（S、R） 		使用
モーターkw
1500～
1800rpm 		出力軸
許容
トルク
kg-m 		減速比 型式
TW 		使用
モーターkw
1500～
1800rpm 		出力軸
許容
トルク
kg-m		 減速比 型式
TW 		使用
モーターkw
1500～
1800rpm		 出力軸
許容
トルク
kg-m		 減速比
205 0.2 1.2 1/4.62 440 0.4 6.5 1/40 2015 1.5 23.0 1/15
210 2.5 1/10 450 5.2 1/50 2020 23.0 1/20
215 2.3 1/15 460 5.0 1/60 2030 28.0 1/30
220 2.3 1/20 1005 0.75 6.2 1/4 2040 23.0 1/40
230 2.5 1/30 1010 15.5 1/10 2050 21.5 1/51
240 2.3 1/40 1015 12.0 1/14.5 3005 2.2 20.0 1/5.12
250 2.1 1/50 1020 12.0 1/20 3010 40.0 1/10
260 2.0 1/60 1030 15.5 1/29 3020 32.0 1/20
405 0.4 3.3 1/4.62 1040 12.0 1/40 3030 40.0 1/30
410 6.7 1/10 1050 10.5 1/50 3040 32.0 1/40
415 6.0 1/15 1060 10.0 1/60 3050 31.0 1/50
420 6.0 1/20 2005 1.5 14.0 1/4.62 3060 35.0 1/60
430 6.7 1/29 2010 28.0 1/10 2060も製作可能です。
※注：本表には短時間のピークロードに対する出力軸許容トルクを示してあります。
　 使用オイル・ダフニメカニックオイル#320、スワルーブRO#320


TWV型　1/10～1/60

カタログダウンロードカタログPDF

●TWVS型 【形式説明 】
　
減速比出力軸許容トルク一覧表
型式
TWV
（S、R） 		使用
モーターkw
1500～
1800rpm 		出力軸
許容
トルク
kg-m 		減速比 型式
TWV
（S、R） 		使用
モーターkw
1500～
1800rpm 		出力軸
許容
トルク
kg-m		 減速比 型式
TWV
（S、R）		 使用
モーターkw
1500～
1800rpm		 出力軸
許容
トルク
kg-m		 減速比
205 0.2 1.2 1/4.62 440 0.4 6.5 1/40 2015 1.5 23.0 1/15
210 2.5 1/10 450 5.2 1/50 2020 23.0 1/20
215 2.3 1/15 460 5.0 1/60 2030 28.0 1/30
220 2.3 1/20 1005 0.75 6.2 1/4 2040 23.0 1/40
230 2.5 1/30 1010 15.5 1/10 2050 21.5 1/51
240 2.3 1/40 1015 12.0 1/14.5 3005 2.2 20.0 1/5.12
250 2.1 1/50 1020 12.0 1/20 3010 40.0 1/10
260 2.0 1/60 1030 15.5 1/29 3020 32.0 1/20
405 0.4 3.3 1/4.62 1040 12.0 1/40 3030 40.0 1/30
410 6.7 1/10 1050 10.5 1/50 3040 32.0 1/40
415 6.0 1/15 1060 10.0 1/60 3050 31.5 1/50
420 6.0 1/20 2005 1.5 14.0 1/4.62 2060・3060も製作可能です。
430 6.7 1/29 2010 28.0 1/10
※注：本表には短時間のピークロードに対する出力軸許容トルクを示してあります。
　 使用オイル・ダフニメカニックオイル#320、スワルーブRO#320


TWD型　1/100～1/300

カタログダウンロードカタログPDF

●TWD型 【形式説明 】
　
減速比出力軸許容トルク一覧表
型式
TWD 		使用
モーターkw
1500～
1800rpm 		出力軸
許容
トルク
kg-m 		減速比 型式
TWD 		使用
モーターkw
1500～
1800rpm 		出力軸
許容
トルク
kg-m		 減速比 型式
TWD		 使用
モーターkw
1500～
1800rpm		 出力軸
許容
トルク
kg-m		 減速比
2050 0.2 10 1/48.9 4200 0.4 23 1/194.6 20075 1.5 115 1/74.4
2075 10 1/73.3 4250 23 1/243.3 20100 115 1/99.2
2100 10 1/97.8 4300 23 1/291.9 20150 115 1/148.8
2150 10 1/146.7 10050 0.75 50 1/52.5 20200 115 1/198.4
2200 10 1/195.6 10075 50 1/76.2 20250 115 1/253
2250 10 1/244.4 10100 50 1/105.1 30050 2.2 160 1/50.8
2300 10 1/293.3 10150 50 1/152.4 30075 160 1/76.2
4050 0.4 23 1/48.6 10200 50 1/210.2 30100 160 1/101.5
4075 23 1/72.98 10250 50 1/262.7 30150 160 1/152.3
4100 23 1/97.3 10300 50 1/315.3 30200 160 1/203.1
4150 23 1/141.1 20060 1.5 115 1/49.6 30250 160 1/253.8
※注：本表には短時間のピークロードに対する出力軸許容トルクを示してあります。
　 使用オイル・ダフニメカニックオイル#320、スワルーブRO#320
※20300・30300も製作可能です。


TWDVS型　1/100～1/300

カタログダウンロードカタログPDF

●TWDVS型 【形式説明 】
　
減速比出力軸許容トルク一覧表
型式
TWDVS		 使用モーターkw
1500～
1800rpm 		出力軸許容
トルク
kg-m 		減速比
型式
TW 		使用モーターkw
1500～
1800rpm 		出力軸許容
トルク
kg-m		 減速比
2050 0.2 10 1/48.9 10050 0.75 50 1/52.5
2075 1/73.3 10075 1/76.2
2100 1/97.8 10100 1/105.1
2150 1/146.7 10150 1/152.4
2200 1/195.6 10200 1/210.2
2250 1/244.4 10250 1/262.7
2300 1/293.3 10300 1/315.3
4050 0.4 23 1/48.6 20050 1.5 115 1/49.6
4075 1/72.98 20075 1/74.4
4100 1/97.3 20100 1/99.2
4150 1/141.1 20150 1/148.8
4200 1/194.6 20200 1/198.4
4250 1/243.3 20250 1/253.0
4300 1/291.9 20300 1/297.6
※注：本表には短時間のピークロードに対する出力軸許容トルクを示してあります。
　 使用オイル・ダフニメカニックオイル#320、スワルーブRO#320


TGM型　1/10～1/60

カタログダウンロードカタログPDF

●TGM型 【形式説明 】
　
減速比出力軸許容トルク一覧表
型式
TGM		 使用
モーターkw
1500～
1800rpm 		出力軸
許容
トルク
kg-m 		減速比 型式
TW 		使用
モーターkw
1500～
1800rpm 		出力軸
許容
トルク
kg-m		 減速比 型式
TW 		使用
モーターkw
1500～
1800rpm		 出力軸
許容
トルク
kg-m		 減速比
205 0.2 0.65 1/4.62 440 0.4 6.5 1/40 2015 1.5 14.6 1/15
210 1.3 1/10 450 5.2 1/50 2020 19.0 1/20
215 1.2 1/15 460 5.0 1/60 2030 22.5 1/30
220 2.3 1/20 1005 0.75 2.25 1/4 2040 23.0 1/40
230 2.5 1/30 1010 5.6 1/10 2050 21.5 1/51
240 2.3 1/40 1015 7.3 1/14.5 3005 2.2 7.8 1/5.12
250 2.1 1/50 1020 9.8 1/20 3010 16.0 1/10
260 2.0 1/60 1030 11.8 1/29 3020 28.5 1/20
405 0.4 1.3 1/4.62 1040 12.0 1/40 3030 36.0 1/30
410 2.7 1/10 1050 10.5 1/50 3040 32.0 1/40
415 3.7 1/15 1060 10.0 1/60 3050 31.5 1/50
420 4.4 1/20 2005 1.5 5.2 1/4.62 3060 34.0 1/60
430 5.2 1/29 2010 11.3 1/10 2060も製作可能です。
※注：本表には短時間のピークロードに対する出力軸許容トルクを示してあります。
　 使用オイル・ダフニメカニックオイル#320、スワルーブRO#320


TGMD型　1/100～1/300

カタログダウンロードカタログPDF

●TGMD型 【形式説明 】
　
減速比出力軸許容トルク一覧表
型式
TGMD		 使用
モーターkw
1500～
1800rpm 		出力軸
許容
トルク
kg-m 		減速比 型式
TWD 		使用
モーターkw
1500～
1800rpm 		出力軸
許容
トルク
kg-m		 減速比 型式
TWD		 使用
モーターkw
1500～
1800rpm		 出力軸
許容
トルク
kg-m		 減速比
2050 0.2 4.0 1/48.9 4200 0.4 21.9 1/194.6 20075 1.5 47.0 1/74.4
2075 4.4 1/73.3 4250 23.0 1/243.3 20100 53.5 1/99.2
2100 6.7 1/97.8 4300 23.0 1/291.9 20150 67.0 1/148.8
2150 8.4 1/146.7 10050 0.75 19.1 1/52.5 20200 89.0 1/198.4
2200 10.0 1/195.6 10075 24.9 1/76.2 20250 113.0 1/253.0
2250 10.0 1/244.4 10100 28.4 1/105.1 30050 2.2 69.0 1/50.8
2300 10.0 1/293.3 10150 34.3 1/152.4 30075 83.4 1/76.2
4050 0.4 8.5 1/48.6 10200 47.3 1/210.2 30100 94.5 1/101.5
4075 11.7 1/72.98 10250 50.0 1/262.7 30150 112.5 1/152.3
4100 13.1 1/97.3 10300 50.0 1/315.3 30200 135 1/203.1
4150 15.9 1/141.1 20060 1.5 36.4 1/49.6 30250 160 1/253.8
※注：本表には短時間のピークロードに対する出力軸許容トルクを示してあります。
　 使用オイル・ダフニメカニックオイル#320、スワルーブRO#320
※20300・30300も製作可能です。


TGMV型　1/10～1/60

カタログダウンロードカタログPDF

●TGMVS型
減速比、出力軸許容トルク一覧表はＴＧＭ型に同じ
注： 出力軸上型はTGMVS
出力軸下型はTGMVR


　
