遠隔操作
　

PDFファイルを開くには
Adobe Readerが必要です。

RK型
RK-Ⅲ型0.2KW用
RK-Ⅱ型0.4・0.75・1.5・2.2KW用
RK-Ⅰ型3.7・5.5KW用（2.2KW、2m以上用）

●RK型

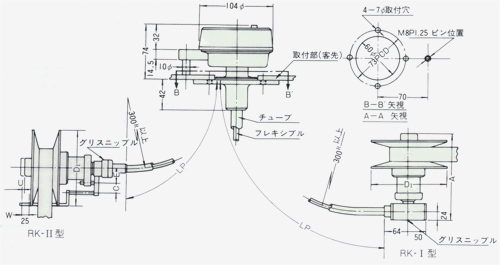

RK-Ⅰ、RK-Ⅱ概要

ワイヤー長さLP寸法は、1m、1.5m、2mの内から御選定下さい。

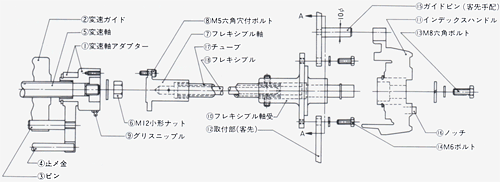

Rk-Ⅱ型

注意

イ）チューブ⑰の湾曲及び取付方法
a）	湾曲半径は、300R以上になるようにして下さい。
b）	チューブ⑰の長さ取付状態に応じて適宜にチューブ受けを設けて付属品チューブ止金でとめて下さい。
ロ）変速する時に、インデックスハンドル⑪の目盛0～10以上回さないようにして下さい。
ハ）目盛調整する時は、ノッチ⑯の穴にM4×30のネジを捩じ込み、引き出して下さい。
ニ）RK型リモコンを使用した場合高速側3%、低速側3%変速範囲が狭くなります。
